Beijing Hownew Energy Technology Group Co., Ltd vincent@hownewenergy.com 86-10-53681027
Detalles del producto
Lugar de origen: China.
Nombre de la marca: HNEENERGY
Certificación: ASME, ANSI, DIN, JIS,ISO etc.
Número de modelo: Junta de expansión de caucho personalizada
Condiciones de pago y envío
Cantidad de orden mínima: 1
Detalles de empaquetado: caja de madera o paleta o según los requisitos de los clientes
Tiempo de entrega: 7 a 30 días
Condiciones de pago: El número de personas a las que se refiere el apartado 1 del presente artículo es el número de perso
Capacidad de la fuente: 30000 pedazos por mes
Temperatura: |
-200 °C a 70 °C |
La temperatura instantánea: |
puede alcanzar los 115°C |
la temperatura de funcionamiento: |
Entre 70°C y 115°C |
Diámetro: |
por encima de 200 |
Presión de trabajo: |
más de 1,5 MPa |
Temperatura: |
-200 °C a 70 °C |
La temperatura instantánea: |
puede alcanzar los 115°C |
la temperatura de funcionamiento: |
Entre 70°C y 115°C |
Diámetro: |
por encima de 200 |
Presión de trabajo: |
más de 1,5 MPa |

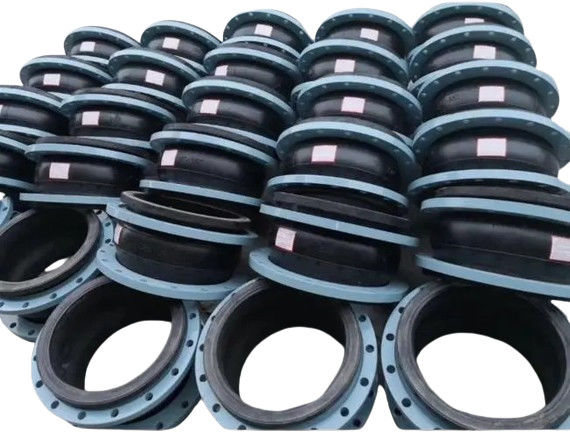

China fábrica personalizada de goma natural de expansión de la unión EPDM
1Las juntas de expansión (compensadores)
Las juntas de expansión se conocen comúnmente como compensadores. Consisten en uno o más fuelle (un componente elástico) como el cuerpo de trabajo principal, así como conectores en ambos extremos, soportes, bridas,conductos, y otros accesorios.Las juntas de expansión son estructuras flexibles instaladas en las cáscaras de los recipientes o tuberías para compensar las tensiones adicionales causadas por las diferencias de temperatura y las vibraciones mecánicasUtilizando la expansión y contracción efectivas de los fuelles, compensan los cambios dimensionales en tuberías, conductos, recipientes, etc.que son causados por la expansión y contracción térmicas, o compensar los desplazamientos axiales, laterales y angulares de tuberías, conductos, recipientes, etc. También se pueden utilizar para la reducción de ruido y vibración y sistemas de suministro de calefacción.Para evitar la deformación o el daño de las tuberías de calefacción causados por la expansión térmica o la tensión de temperatura cuando se calientan las tuberías de calefacción, los compensadores deben instalarse en las tuberías para compensar la expansión térmica de las tuberías,reducir así la tensión en las paredes de la tubería y las fuerzas que ejercen sobre las válvulas o las estructuras de soporte.
Como las juntas de expansión son componentes compensadores elásticos capaces de expansión y contracción libres, tienen las ventajas de un funcionamiento confiable, un buen rendimiento y una estructura compacta, entre otros.Por lo tanto, son ampliamente utilizados en departamentos como la ingeniería química.En el caso de los buques, existen varias formas de juntas de expansión, siendo la más utilizada la de expansión en forma de U, en términos de forma de fuelle.seguido de juntas en forma de Ω y CEn cuanto a las juntas de expansión utilizadas en tuberías, se clasifican según la compensación estructural en juntas de expansión universal, juntas de expansión con equilibrio de presión, juntas de expansión con bisagras,y articulación de expansión del cardán.
| Artículo principal | Clasificación | Descripción |
| Junta de expansión metálica | Articulación de extensión del codo | Doblar la tubería en forma de U u otra forma, también conocidas como curvas de tensión, son un tipo de articulación de expansión que utiliza la capacidad de deformación elástica de la forma para compensar.Sus ventajas son la buena fuerza., larga vida útil y producción in situ. Las desventajas son el consumo de espacio, el alto consumo de acero y la alta resistencia a la fricción.Este tipo de unión de expansión se utiliza ampliamente en varias tuberías de vapor y tuberías largas. |
|
La articulación de expansión de las caderas
|
Una junta de expansión de fuelle es una junta de expansión hecha de fuelle de metal.Para evitar el exceso del importe de la compensación admisibleEn el caso de las tuberías conectadas, se instalarán barras o anillos de protección en ambos extremos del fuelle y soportes de guía en ambos extremos.que puede utilizarse para compensar las deformaciones de rotación y las deformaciones laterales de las tuberíasLas ventajas de estas juntas de expansión son el ahorro de espacio, el ahorro de material, la fácil estandarización y la producción en masa, pero la desventaja es la vida útil relativamente corta.Las juntas de expansión Bellows se utilizan generalmente en tuberías cortas con baja temperatura y presiónCon la mejora de la tecnología de producción de fuelle, el ámbito de aplicación de este tipo de juntas de expansión se está expandiendo.las juntas de expansión de fuelle pueden utilizarse en sistemas de tuberías con una presión máxima de 6.0 MPa. | |
| Junta de expansión de tipo deslizante | La articulación de expansión de tipo deslizante consta de mangas internas y externas capaces de un movimiento axial relativo.mantener los dos extremos de las tuberías moviéndose sobre el mismo ejeEl producto está compuesto principalmente por mangas (tubos de núcleo), capas, materiales de sellado, etc. Se utiliza para compensar la expansión axial y la rotación axial por ángulo arbitrario de las tuberías.Tiene las características de un pequeño volumen y una gran cantidad de compensaciónAl deslizar la manga contra la manga exterior, puede compensar la expansión térmica.La funda interna de la junta de expansión de tipo deslizante está conectada a la tubería y adopta el principio y la estructura de un sello dinámico de autocierre de alto rendimientoPuede deslizarse libremente dentro de la cáscara con la expansión y contracción de la tubería, y puede cumplir con los requisitos de sellado de cualquier tubería.Se utiliza un tipo de sellado con nuevo material sintético entre la cáscara y la manga interior, que puede soportar altas temperaturas, posee resistencia a la corrosión y resistencia al envejecimiento, con un rango de temperatura aplicable de -40 a 150 grados Celsius,y hasta 350 grados Celsius en circunstancias especialesNo sólo puede garantizar el deslizamiento axial, sino también evitar la fuga del medio dentro de la tubería. | |
| Las juntas de expansión no metálicas | Junta de expansión de caucho | Compuesto por materiales compuestos de caucho y fibra de caucho, bridas de acero, mangas y materiales aislantes, se utiliza principalmente para conexiones flexibles entre varios ventiladores y conductos.Sus funciones incluyen la absorción de golpes, reducción del ruido, sellado, resistencia media, fácil desplazamiento e instalación.eliminación de humo y polvo en el ámbito de la protección del medio ambiente. |
| Junta de expansión de tejido | La articulación de expansión de la tela está hecha principalmente de tela de fibra, caucho y otros materiales resistentes a altas temperaturas.Las articulaciones de expansión de tejido pueden compensar el axial, productos laterales y angulares, con características tales como no empuje, diseño de soporte simplificado, resistencia a la corrosión, resistencia a altas temperaturas, reducción del ruido, reducción de las vibraciones, etc.Es particularmente adecuado para tuberías de explosión caliente y tuberías de humo y polvo de la planta de energíaEl tejido de fibra del compensador no metálico y el algodón aislante tienen las funciones de absorción acústica y aislamiento de vibraciones.Por lo tanto, pueden reducir eficazmente el ruido y la vibración de la calderaSimple estructura, peso ligero y fácil mantenimiento. |
Acero inoxidable súper austenítico:254SMO,904L,AL6XN
Acero inoxidable duplex:2205 Acero de doble fase(S31803)
Acero de aleación a base de níquel: INCOLOY800/800H/800HT/840/825, INCONEL600/601/690/625/X-750
Las condiciones de producción de los productos se determinarán en función de los resultados obtenidos en el ensayo.
Nickel puro:N4,N6 ((Ni200,Ni201)
Placas de titanio para el estampado:GR1,GR2,TA1,TA2
Acero inoxidable austenítico:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
- ¿ Qué?
2Las juntas de expansión de caucho
Las juntas de expansión de caucho generalmente consisten en elementos de compensación de forma de onda lisa con bridas de caucho en ambos extremos y bridas metálicas.La superficie del elemento de compensación de forma de onda es de caucho, y la capa interior está compuesta por varias capas de fibra reforzada o cinta de acero (cable) reforzada intercala.La capa intermedia reforzada de fibra reforzada o de cinta de acero (cable) se extiende a las bridas de caucho en ambos extremosLas juntas de expansión de caucho tienen capacidades significativas de compensación de desplazamiento y pueden compensar los cambios de posición axial, lateral,y desplazamientos angularesTambién tienen la capacidad de reducir el ruido, disminuir la vibración y proporcionar cierta resistencia a la corrosión.absorción eficaz de las vibraciones y reducción del ruido, y fácil de instalar, pueden ser ampliamente utilizados en sistemas de tuberías para el suministro de agua y el drenaje, HVAC, protección contra incendios, compresores, fabricación de papel, productos farmacéuticos, barcos, bombas, ventiladores, etc.
Instrucciones de selección
Las juntas de goma son generalmente adecuadas para temperaturas de -200°C a 70°C. La temperatura instantánea puede alcanzar los 115°C y la temperatura de funcionamiento es de 70°C a 115°C.Para juntas de caucho conectadas a una brida con alta presión y temperatura de trabajo (diámetro superior a 200, temperatura superior a 70°C, presión de trabajo superior a 1,5 MPa), se pueden seleccionar juntas de goma de brida con dispositivos limitados.
Cuando se instalen juntas de caucho conectadas a una brida, los tornillos que conectan las bridas deben estar roscados desde el interior de la brida hasta ambos extremos de la brida.con un diámetro superior a 30 mm,Los tornillos deben ser apretados en diagonal paso a paso.
En el caso de las juntas de goma conectadas por el rotor de unión, no se debe intercambiar el rotor de unión en ambos extremos durante la instalación para evitar fugas o daños del producto.
Las juntas de expansión de caucho tienen un rendimiento, una fiabilidad y una vida útil muy altos, mejorando así la seguridad de la fábrica y la integridad mecánica del equipo.Por medio de la inserción de productos especialmente diseñados en sistemas rígidos de tuberías, las juntas de expansión de caucho pueden: reducir el desplazamiento/mejorar la estabilidad térmica/liberar cambios térmicos, tensión de carga, fluctuaciones de presión de la bomba,Deformación del sistema causada por el desgaste de los sedimentos/reducción del ruido mecánico/compensación de la centrifugado/eliminación de la electrólisis entre diferentes metales.
