1. Las articulaciones de expansión con bisagras
Junta de expansión de las cuerdas de una sola bisagra
Compuesto por un solo fuelle junto con un alfiler, placas de bisagras, placas de elevación y otros componentes estructurales.El empuje y la presión de la articulación de expansión de los fuelles de bisagra con bisagra única son soportados por la bisagra, lo que garantiza que la unión de expansión no pueda absorber el movimiento axial y protege los fuelles metálicos de la torsión.con su capacidad de compensación proporcional a la distancia.
- Presión de diseño: 0,1 a 2,5 MPa
- Temperatura de diseño: -25 ~ 800 °C
- Tipo de conexión: brida/soldadura
- Diámetro nominal: DN100~DN3000mm [Se puede personalizar a cualquier tamaño]
- Las normas: EJMA, ASME, GB/T 12777-2019
2. Junta de expansión universal con bisagra
Se compone de dos fuelles conectados por un tubo intermedio, junto con un alfiler, placas de bisagra, placas de elevación y otros componentes estructurales.Esta articulación de expansión absorbe el desplazamiento lateral y angular dentro de un plano mientras que soporta el empuje de presión de los fuelles, de modo que la presión no se transmita a puntos fijos y rieles de guía en el sistema de tuberías.La bisagra asegura que la articulación de expansión no puede absorber el movimiento axial y se utiliza para proteger los fuelles metálicos de la torsiónEn el diseño, la presión absorbida por la bisagra debe exceder la cantidad que puede absorber..
- Presión de diseño: 0,1 a 2,5 MPa
- Temperatura de diseño: -25 ~ 800 °C
- Tipo de conexión: brida/soldadura
- Diámetro nominal: DN100~DN3000mm [Se puede personalizar a cualquier tamaño]
- Las normas: EJMA, ASME, GB/T 12777-2019
3- La articulación de expansión universal
Compuesto por dos fuelles conectadas por una tubería de conexión y un sistema de doble cardán circular,Esta articulación de expansión puede absorber movimientos laterales significativos en cualquier plano y movimientos angulares en cualquier direcciónEl gimbal puede ser circular o cuadrado. Para el gimbal circular, su par debe ser considerado, mientras que para los cuadrados, la inestabilidad debido a la flexión debe tenerse en cuenta.el pin., y la capacidad de las placas de bisagras para soportar el empuje de presión y otras fuerzas externas adicionales, la unión de expansión absorbe el empuje de presión interna sin ejercer una fuerza externa sobre la tubería.En consecuencia, es factible simplificar la instalación del soporte de la tubería.
Rango de aplicación: Varios sistemas de tuberías complejos, que compensan el desplazamiento angular en varios sistemas de tuberías espaciales como tuberías en forma de L, Z y U.
- Presión de diseño: 0,1 a 4 MPa
- Temperatura de diseño: -25 ~ 800 °C
- Tipo de conexión: brida/soldadura
- Diámetro nominal: DN100~DN5500mm [Se puede personalizar a cualquier tamaño]
- Las normas: EJMA, ASME, GB/T 12777-2019

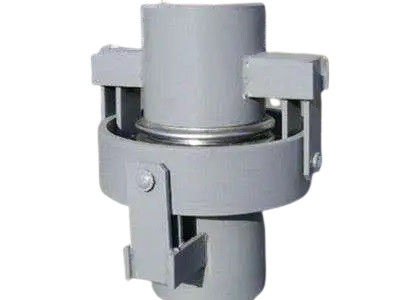

4- La articulación de expansión de una sola palanca
Este tipo de unión de expansión puede absorber el desplazamiento angular de la tubería en cualquier plano.no sólo restringe el empuje de presión de la tubería, sino que también absorbe el desplazamiento angular en cualquier planoLa unión de expansión absorbe el empuje de presión interna sin ejercer una fuerza externa sobre la tubería, por lo que es factible simplificar la instalación de soporte de la tubería.El cardán puede ser circular o cuadradoEn el caso de los cardanillos circulares, se debe tener en cuenta su par, mientras que en el caso de los cuadrados, se debe tener en cuenta la inestabilidad debida a la flexión.
Rango de aplicación: Varios sistemas de tuberías complejos, que compensan el desplazamiento angular en varios sistemas de tuberías espaciales como tuberías en forma de L, Z y U.
- Presión de diseño: 0,1 a 4,0 MPa
- Temperatura de diseño: -25 ~ 800 °C
- Tipo de conexión: brida/soldadura
- Diámetro nominal: DN100~DN3000mm [Se puede personalizar a cualquier tamaño]
- Las normas: EJMA, ASME, GB/T 12777-2019
