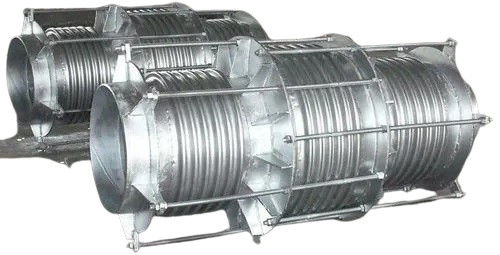

ODM DN65-DN3000 Juntas de expansión con doble brida

Junta de expansión metálica

Articulación de extensión del codo

Formando la tubería en forma de U o en configuraciones alternativas, conocidas como curvas de tensión,constituyen una forma de unión de expansión que aprovecha la capacidad de deformación elástica del material para compensarLas máquinas de la industria de la construcción de automóviles tienen una excelente resistencia, una vida útil prolongada y la capacidad de producción in situ.que requieren un mayor consumo de aceroA pesar de estas limitaciones, las curvas de tensión se utilizan ampliamente en varios sistemas de tuberías de vapor y tuberías largas.

La articulación de expansión de las caderas

Una junta de expansión de fuelle es una junta de expansión hecha de fuelle de metal.Para evitar el exceso del importe de la compensación admisibleEn el caso de las tuberías conectadas, se instalarán barras o anillos de protección en ambos extremos del fuelle y soportes de guía en ambos extremos.que puede utilizarse para compensar las deformaciones de rotación y las deformaciones laterales de las tuberíasLas ventajas de estas juntas de expansión son el ahorro de espacio, el ahorro de material, la fácil estandarización y la producción en masa, pero la desventaja es la vida útil relativamente corta.Las juntas de expansión Bellows se utilizan generalmente en tuberías cortas con baja temperatura y presiónCon la mejora de la tecnología de producción de fuelle, el ámbito de aplicación de este tipo de juntas de expansión se está expandiendo.las juntas de expansión de fuelle pueden utilizarse en sistemas de tuberías con una presión máxima de 6.0 MPa.

Junta de expansión de tipo deslizante

La unión de expansión de tipo deslizante comprende mangas internas y externas que permiten el movimiento axial, selladas por una caja de relleno.y materiales de selladoIdeal para agua caliente, vapor y grasa, se desliza para compensar la expansión térmica.utiliza sellos dinámicos de autocierre de alto rendimiento para deslizamiento y sellado libresUtilizando sellos de material sintético, resiste altas temperaturas, corrosión y envejecimiento. Asegura el deslizamiento axial y evita fugas de medio dentro de la tubería.

Las juntas de expansión no metálicas

Junta de expansión de caucho

Compuesto por materiales compuestos de caucho y fibra de caucho, bridas de acero, mangas y materiales aislantes, se utiliza principalmente para conexiones flexibles entre varios ventiladores y conductos.Sus funciones incluyen la absorción de golpes, reducción del ruido, sellado, resistencia media, fácil desplazamiento e instalación.eliminación de humo y polvo en el ámbito de la protección del medio ambiente.

Junta de expansión de tejido

Las juntas de expansión de tejido están compuestas principalmente de tejido de fibra, caucho y otros materiales resistentes a altas temperaturas.Sirven para compensar las vibraciones y deformaciones experimentadas por los ventiladores y conductosEstas juntas pueden manejar la compensación axial, lateral y angular sin generar empuje, lo que simplifica el diseño de soporte.reducción del ruido, y reducción de las vibraciones. Es especialmente adecuado para tuberías de explosión caliente y tuberías de humo y polvo en plantas de energía,Estos compensadores no metálicos también absorben el sonido y aislan las vibraciones debido a su tejido de fibra y al algodón aislante.Como resultado, reducen eficazmente el ruido y la vibración en los sistemas de calderas y ventiladores.
