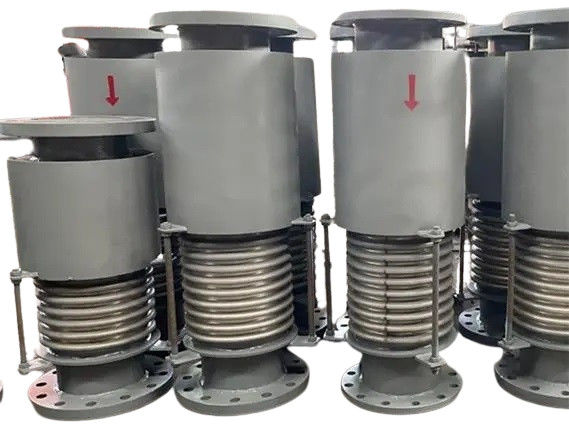

Las juntas de expansión metálicas de alto grado con extremo de brida OEM ODM

Junta de expansión metálica

Articulación de extensión del codo

Doblar la tubería en forma de U u otra forma, también conocidas como curvas de tensión, son un tipo de articulación de expansión que utiliza la capacidad de deformación elástica de la forma para compensar.Sus ventajas son la buena fuerza., larga vida útil y producción in situ. Las desventajas son el consumo de espacio, el alto consumo de acero y la alta resistencia a la fricción.Este tipo de unión de expansión se utiliza ampliamente en varias tuberías de vapor y tuberías largas.

La articulación de expansión de las caderas

Una junta de expansión de fuelle es un tipo especializado de junta de expansión hecha a partir de fuelle de metal.mientras que también acomodarse a un pequeño grado de flexión.

• Componentes estructurales y medidas de seguridad

Para garantizar que los fuellejos no superen su cantidad de compensación admisible, se instalan varillas o anillos de protección en ambos extremos.Los soportes de guía se colocan en ambos extremos de las tuberías conectadas para proporcionar estabilidad.

• Tipos de articulaciones de expansión

También están disponibles juntas de expansión angular y lateral, que sirven para compensar las deformaciones de rotación y las deformaciones laterales en las tuberías.

• Ventajas y desventajas

Las ventajas de las juntas de expansión de fuelle son su diseño de ahorro de espacio, la eficiencia del material, la facilidad de estandarización y la idoneidad para la producción en masa.su vida útil relativamente corta es una desventaja notable.

• Aplicaciones y capacidades

Las juntas de expansión de fuelle se utilizan típicamente en tuberías cortas con bajas temperaturas y presiones.el ámbito de aplicación de este tipo de juntas de expansión se ha ampliadoActualmente, las juntas de expansión de fuelle se pueden encontrar en sistemas de tuberías con una presión máxima de 6,0 MPa.

Junta de expansión de tipo deslizante

La unión de expansión de tipo deslizante consta de mangas internas y externas capaces de un movimiento axial relativo, selladas con una caja de relleno.Compensa la expansión axial y la rotación de las tuberías con un pequeño volumen y una gran compensaciónEs adecuado para agua caliente, vapor y grasa. Deslizándose contra la funda exterior, compensa la expansión térmica, con un sello dinámico auto-sellado de alto rendimiento para un libre movimiento.Con nuevos sellos de material sintético, resiste altas temperaturas, corrosión y envejecimiento, con un rango de temperatura de -40 a 150 grados centígrados, hasta 350 grados centígrados.cumple los requisitos de sellado para cualquier tubería.

Las juntas de expansión no metálicas

Junta de expansión de caucho

Compuesto por materiales compuestos de caucho y fibra de caucho, bridas de acero, mangas y materiales aislantes, se utiliza principalmente para conexiones flexibles entre varios ventiladores y conductos.Sus funciones incluyen la absorción de golpes, reducción del ruido, sellado, resistencia media, fácil desplazamiento e instalación.eliminación de humo y polvo en el ámbito de la protección del medio ambiente.

Junta de expansión de tejido

La articulación de expansión de la tela está hecha principalmente de tela de fibra, caucho y otros materiales resistentes a altas temperaturas.Las articulaciones de expansión de tejido pueden compensar el axial, productos laterales y angulares, con características tales como no empuje, diseño de soporte simplificado, resistencia a la corrosión, resistencia a altas temperaturas, reducción del ruido, reducción de las vibraciones, etc.Es particularmente adecuado para tuberías de explosión caliente y tuberías de humo y polvo de la planta de energíaEl tejido de fibra del compensador no metálico y el algodón aislante tienen las funciones de absorción acústica y aislamiento de vibraciones.Por lo tanto, pueden reducir eficazmente el ruido y la vibración de la calderaSimple estructura, peso ligero y fácil mantenimiento.
