Detalles del producto
Lugar de origen: China.
Nombre de la marca: HNEENERGY
Certificación: ASME, ANSI, DIN, JIS,ISO etc.
Número de modelo: tela de la fibra
Condiciones de pago y envío
Cantidad de orden mínima: 1
Condiciones de pago: L/C, T/T, Western Union, MoneyGram
El material: |
Acero, tejidos de fibra, tela de caucho de silicona, tela de caucho fluoro, película de PTFE, tela d |
Conexión: |
Saldado |
Apoyo personalizado: |
Producción de productos OEM, ODM |
El material: |
Acero, tejidos de fibra, tela de caucho de silicona, tela de caucho fluoro, película de PTFE, tela d |
Conexión: |
Saldado |
Apoyo personalizado: |
Producción de productos OEM, ODM |
1Las juntas de expansión (compensadores)
Las juntas de expansión, también conocidas como compensadores, son componentes vitales que comprenden uno o más fuelles como el elemento elástico principal, junto con conectores, soportes, bridas, conductos,y otros accesoriosEstas estructuras flexibles se instalan en las cáscaras de los recipientes o en las tuberías para contrarrestar las tensiones adicionales resultantes de las fluctuaciones de temperatura y las vibraciones mecánicas.Aprovechando la expansión y contracción de los fuelles, se adaptan a los cambios dimensionales en tuberías, conductos y recipientes causados por la expansión térmica, contracción, desplazamientos axiales, laterales y angulares.
Además de compensar los cambios dimensionales, las juntas de expansión también sirven para fines tales como la reducción del ruido y las vibraciones y el soporte de los sistemas de suministro de calefacción.Para evitar daños a las tuberías de calefacción debido a la expansión térmica, se instalan compensadores para mitigar la tensión en las paredes de las tuberías y las fuerzas ejercidas sobre las válvulas o estructuras de soporte.
Debido a su capacidad de expandirse y contraerse libremente, las juntas de expansión ofrecen ventajas como un funcionamiento confiable, alto rendimiento y una estructura compacta.encuentran un amplio uso en ingeniería químicaLas juntas de expansión vienen en varias formas, siendo las juntas de expansión en forma de U las más comunes.seguido de juntas en forma de Ω y en forma de C para aplicaciones en recipientesPara su uso en tuberías, se clasifican en función de la compensación estructural en juntas universales, equilibradas por presión, articuladas y de expansión por cardán.
| Artículo principal | Clasificación | Descripción |
| Junta de expansión metálica | Articulación de expansión del codo | Doblar la tubería en forma de U u otra forma, también conocidas como curvas de tensión, son un tipo de articulación de expansión que utiliza la capacidad de deformación elástica de la forma para compensar.Sus ventajas son la buena fuerza., larga vida útil y producción in situ. Las desventajas son el consumo de espacio, el alto consumo de acero y la alta resistencia a la fricción.Este tipo de unión de expansión se utiliza ampliamente en varias tuberías de vapor y tuberías largas. |
|
La articulación de expansión de las caderas
|
Una junta de expansión de fuelle es una junta de expansión hecha de fuelle de metal.Para evitar el exceso del importe de la compensación admisibleEn el caso de las tuberías conectadas, se instalarán barras o anillos de protección en ambos extremos del fuelle y soportes de guía en ambos extremos.que puede utilizarse para compensar las deformaciones de rotación y las deformaciones laterales de las tuberíasLas ventajas de estas juntas de expansión son el ahorro de espacio, el ahorro de material, la fácil estandarización y la producción en masa, pero la desventaja es la vida útil relativamente corta.Las juntas de expansión Bellows se utilizan generalmente en tuberías cortas con baja temperatura y presiónCon la mejora de la tecnología de producción de fuelle, el ámbito de aplicación de este tipo de juntas de expansión se está expandiendo.las juntas de expansión de fuelle pueden utilizarse en sistemas de tuberías con una presión máxima de 6.0 MPa. | |
| Junta de expansión de tipo deslizante | La unión de expansión de tipo deslizante tiene mangas internas y externas para el movimiento axial, sellada con caja de relleno.y grasaLa manga interior se desliza contra la externa para ajustar la expansión térmica.Un nuevo material de sellado sintético entre las mangas resiste el calor, corrosión y envejecimiento (-40°C a 150°C, hasta 350°C en condiciones especiales), asegurando el deslizamiento y evitando fugas. | |
| Las juntas de expansión no metálicas | Junta de expansión de caucho | Compuesto por materiales compuestos de caucho y fibra de caucho, bridas de acero, mangas y materiales aislantes, se utiliza principalmente para conexiones flexibles entre varios ventiladores y conductos.Sus funciones incluyen la absorción de golpes, reducción del ruido, sellado, resistencia media, fácil desplazamiento e instalación.eliminación de humo y polvo en el ámbito de la protección del medio ambiente. |
| Junta de expansión de tejido | La articulación de expansión de la tela está hecha principalmente de tela de fibra, caucho y otros materiales resistentes a altas temperaturas.Las articulaciones de expansión de tejido pueden compensar el axial, productos laterales y angulares, con características tales como no empuje, diseño de soporte simplificado, resistencia a la corrosión, resistencia a altas temperaturas, reducción del ruido, reducción de las vibraciones, etc.Es particularmente adecuado para tuberías de explosión caliente y tuberías de humo y polvo de la planta de energíaEl tejido de fibra del compensador no metálico y el algodón aislante tienen las funciones de absorción acústica y aislamiento de vibraciones.Por lo tanto, pueden reducir eficazmente el ruido y la vibración de la calderaSimple estructura, peso ligero y fácil mantenimiento. |
Acero inoxidable súper austenítico:254SMO,904L,AL6XN
Acero inoxidable duplex:2205 Acero de doble fase(S31803)
Acero de aleación a base de níquel: INCOLOY800/800H/800HT/840/825, INCONEL600/601/690/625/X-750
Las condiciones de producción de los productos se determinarán en función de los resultados obtenidos en el ensayo.
Nickel puro:N4,N6 ((Ni200,Ni201)
Placas de titanio para el estampado:GR1,GR2,TA1,TA2
Acero inoxidable austenítico:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2. juntas de expansión no metálicas
Los compensadores no metálicos abarcan varios tipos, incluidas las juntas de expansión cilíndrica, compuesta, angular y cuadrada rectas.

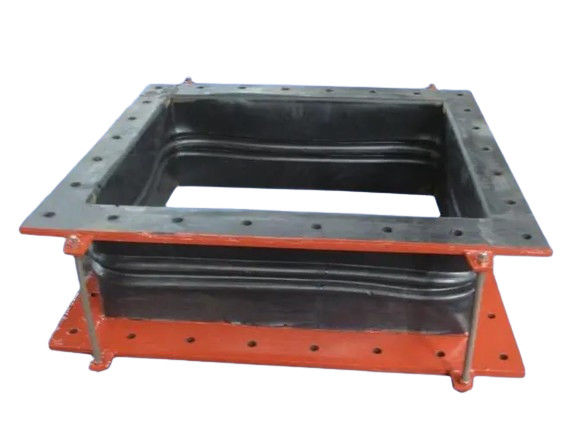

Los compensadores no metálicos rectangulares, empleados principalmente en los conductos de combustión de las centrales eléctricas, sirven para absorber el desplazamiento térmico y el choque.
|
Duración del segmento de compensación ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
Volumen de la compensación
|
El desplazamiento axial (x/m) | - 30 años. | - 50 años | - 75 años. | - 85 años. | -105 años | - 125 años. | - 130 | - 140 años | -165 años | - 175 años. | - El año 1955 | -205 años. | -25 | - ¿Qué pasa? |
| +15 | +20 | + 30 | +36 | +45 | +45 | + 50 | + 55 | +58 | + 62 | + 66 | + 70 | + 74 | + 80 | ||
| El desplazamiento lateral (y/m) | ± 10 | ± 15 | ± 25 | ± 30 | ± 45 | ± 50 | ± 60 | ± 68 | ± 7o | ± 73 | ± 75 | ± 80 | ± 85 | ± 90 | |
| Temperatura de trabajo (t°C) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero. | ||||||||||||||
| Presión de trabajo P ((Kpa) | ±10~±300, si el usuario lo requiere, la presión más allá del rango, puede diseñarse por separado. | ||||||||||||||
| Tasa de flujo | a ̇ b | v=8 ¢15 | |||||||||||||
| C ∆ | V = 8 ¢ 20 | ||||||||||||||
Conducto de escape de las turbinas de gas
Sistema de desulfuración
Los conductos de escape y los sistemas de escape de las diversas industrias
Calderas a carbón, calderas de lecho sulfurizado circulantes
Las demás instalaciones para la fabricación de combustibles sólidos
3. Compensación redonda no metálica/junta de expansión
Los compensadores circulares no metálicos/juntas de expansión ofrecen varias ventajas clave:
