1Las juntas de expansión (compensadores)
Las juntas de expansión se conocen comúnmente como compensadores. Consisten en uno o más fuelle (un componente elástico) como el cuerpo de trabajo principal, así como conectores en ambos extremos, soportes, bridas,conductos, y otros accesorios.Las juntas de expansión son estructuras flexibles instaladas en las cáscaras de los recipientes o tuberías para compensar las tensiones adicionales causadas por las diferencias de temperatura y las vibraciones mecánicasUtilizando la expansión y contracción efectivas de los fuelles, compensan los cambios dimensionales en tuberías, conductos, recipientes, etc.que son causados por la expansión y contracción térmicas, o compensar los desplazamientos axiales, laterales y angulares de tuberías, conductos, recipientes, etc. También se pueden utilizar para la reducción de ruido y vibración y sistemas de suministro de calefacción.Para evitar la deformación o el daño de las tuberías de calefacción causados por la expansión térmica o la tensión de temperatura cuando se calientan las tuberías de calefacción, los compensadores deben instalarse en las tuberías para compensar la expansión térmica de las tuberías,reducir así la tensión en las paredes de la tubería y las fuerzas que ejercen sobre las válvulas o las estructuras de soporte.
Como las juntas de expansión son componentes compensadores elásticos capaces de expansión y contracción libres, tienen las ventajas de un funcionamiento confiable, un buen rendimiento y una estructura compacta, entre otros.Por lo tanto, son ampliamente utilizados en departamentos como la ingeniería química.En el caso de los buques, existen varias formas de juntas de expansión, siendo la más utilizada la de expansión en forma de U, en términos de forma de fuelle.seguido de juntas en forma de Ω y CEn cuanto a las juntas de expansión utilizadas en tuberías, se clasifican según la compensación estructural en juntas de expansión universal, juntas de expansión con equilibrio de presión, juntas de expansión con bisagras,y articulación de expansión del cardán.
| Artículo principal |
Clasificación |
Descripción |
|
Junta de expansión metálica
|
Articulación de expansión del codo
|
Doblar la tubería en forma de U u otra forma, también conocidas como curvas de tensión, son un tipo de articulación de expansión que utiliza la capacidad de deformación elástica de la forma para compensar.Sus ventajas son la buena fuerza., larga vida útil y producción in situ. Las desventajas son el consumo de espacio, el alto consumo de acero y la alta resistencia a la fricción.Este tipo de unión de expansión se utiliza ampliamente en varias tuberías de vapor y tuberías largas.
|
|
La articulación de expansión de las caderas
|
Una unión de expansión de fuelle, hecha de fuelle de metal, permite la expansión y contracción axial a lo largo de la tubería y permite una ligera flexión.Las barras de protección o los anillos están instalados en cada extremoLas articulaciones angulares y laterales abordan las deformaciones rotacionales y laterales de las tuberías.y beneficios de producción en masaSe utilizan principalmente en tuberías cortas, de baja temperatura y presión, los avances en la tecnología de producción están ampliando sus aplicaciones.ahora soportando presiones de hasta 6.0 MPa.
|
|
Junta de expansión de tipo deslizante
|
La articulación de expansión de tipo deslizante tiene mangas internas y externas que se mueven axialmente.Con pequeñas dimensiones y gran capacidad de compensación, es adecuado para aplicaciones de agua caliente, vapor y grasa. La expansión térmica se aborda deslizando la funda interna contra la externa. Equipado con un sello dinámico de alto rendimiento de autocierre,se adapta al movimiento de la tubería y cumple los requisitos de selladoUn sello sintético especializado resiste altas temperaturas, corrosión y envejecimiento, funcionando a temperaturas de -40 a 150 grados centígrados, y hasta 350 grados centígrados en casos especiales.Este diseño garantiza el movimiento axial al tiempo que evita la fuga de medios.
|
|
Las juntas de expansión no metálicas
|
Junta de expansión de caucho
|
Compuesto por materiales compuestos de caucho y fibra de caucho, bridas de acero, mangas y materiales aislantes, se utiliza principalmente para conexiones flexibles entre varios ventiladores y conductos.Sus funciones incluyen la absorción de golpes, reducción del ruido, sellado, resistencia media, fácil desplazamiento e instalación.eliminación de humo y polvo en el ámbito de la protección del medio ambiente.
|
|
Junta de expansión de tejido
|
La articulación de expansión de la tela está hecha principalmente de tela de fibra, caucho y otros materiales resistentes a altas temperaturas.Las articulaciones de expansión de tejido pueden compensar el axial, productos laterales y angulares, con características tales como no empuje, diseño de soporte simplificado, resistencia a la corrosión, resistencia a altas temperaturas, reducción del ruido, reducción de las vibraciones, etc.Es particularmente adecuado para tuberías de explosión caliente y tuberías de humo y polvo de la planta de energíaEl tejido de fibra del compensador no metálico y el algodón aislante tienen las funciones de absorción acústica y aislamiento de vibraciones.Por lo tanto, pueden reducir eficazmente el ruido y la vibración de la calderaSimple estructura, peso ligero y fácil mantenimiento.
|
Acero inoxidable súper austenítico:254SMO,904L,AL6XN
Acero inoxidable duplex:2205 Acero de doble fase(S31803)
Acero de aleación a base de níquel: INCOLOY800/800H/800HT/840/825, INCONEL600/601/690/625/X-750
Las condiciones de producción de los productos se determinarán en función de los resultados obtenidos en el ensayo.
Nickel puro:N4,N6 ((Ni200,Ni201)
Placas de titanio para el estampado:GR1,GR2,TA1,TA2
Acero inoxidable austenítico:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2. juntas de expansión no metálicas
Tipos y aplicaciones de compensadores no metálicos:
Los compensadores no metálicos, componentes cruciales en diversos entornos industriales, pueden clasificarse en cuatro tipos: cilíndricos rectos, compuestos, angulares,y juntas de expansión cuadradas no metálicas.
Las juntas de expansión no metálicas cilíndricas rectas ofrecen una solución simple pero efectiva para absorber el desplazamiento térmico y reducir la tensión en los sistemas de tuberías.
Las juntas de expansión no metálicas compuestas están diseñadas para manejar patrones de desplazamiento más complejos, a menudo encontrados en tuberías curvas o de forma irregular.
Las juntas de expansión angulares no metálicas están diseñadas específicamente para acomodar movimientos angulares, lo que las hace ideales para aplicaciones donde los sistemas de tuberías experimentan cambios de dirección.
Las juntas de expansión no metálicas cuadradas son adecuadas para conductos y tuberías de forma cuadrada, proporcionando una compensación eficiente del desplazamiento térmico.

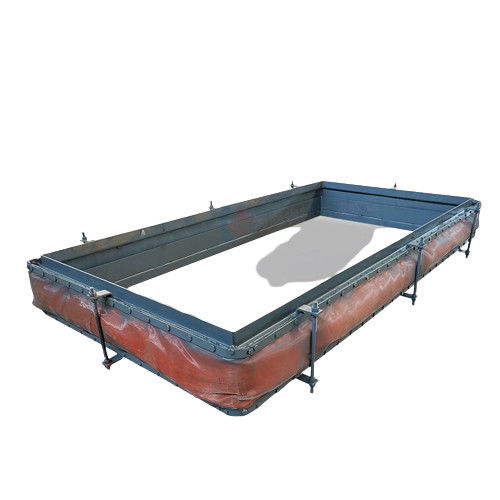

Entre estos tipos, los compensadores no metálicos rectangulares desempeñan un papel vital en los conductos de combustión de las centrales eléctricas.garantizar el funcionamiento sin problemas y eficiente del sistema de combustiónLos compensadores rectangulares vienen en varios tipos de conexión, incluyendo conexiones de brida y conexiones de boquilla, lo que permite flexibilidad en la instalación e integración en los sistemas existentes.
- Los tipos estructurales comunes de compensadores no metálicos (articulaciones de expansión no metálicas) incluyen los seis siguientes:
- Parámetros técnicos de los compensadores no metálicos (juntas de expansión no metálicas):
|
Duración del segmento de compensación ((h/m)
|
100 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
900 |
|
Volumen de la compensación
|
El desplazamiento axial (x/m)
|
- 30 años. |
- 50 años |
- 75 años. |
- 85 años. |
-105 años |
- 125 años. |
- 130 |
- 140 años |
-165 años |
- 175 años. |
- El año 1955 |
-205 años. |
-25 |
- ¿Qué pasa? |
| +15 |
+20 |
+ 30 |
+36 |
+45 |
+45 |
+ 50 |
+ 55 |
+58 |
+ 62 |
+ 66 |
+ 70 |
+ 74 |
+ 80 |
|
El desplazamiento lateral (y/m)
|
± 10 |
± 15 |
± 25 |
± 30 |
± 45 |
± 50 |
± 60 |
± 68 |
± 7o |
± 73 |
± 75 |
± 80 |
± 85 |
± 90 |
|
Temperatura de trabajo (t°C)
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero. |
|
Presión de trabajo P ((Kpa)
|
±10~±300, si el usuario lo requiere, la presión más allá del rango, puede diseñarse por separado.
|
|
Tasa de flujo
|
a ̇ b |
v=8 ¢15 |
| C ∆ |
V = 8 ¢ 20 |
- Rango de aplicacionesCompensadores no metálicos (juntas de expansión no metálicas):
Conducto de escape de las turbinas de gas
Sistema de desulfuración
Los conductos de escape y los sistemas de escape de las diversas industrias
Calderas a carbón, calderas de lecho sulfurizado circulantes
Las demás instalaciones para la fabricación de combustibles sólidos
3. Compensadores de tejidos de fibra / juntas de expansión
Los compensadores de tejidos (compensadores de tejidos de fibra) o las juntas de expansión tienen las características siguientes:
Propósito: pueden compensar el desplazamiento axial y angular, con características tales como no empuje, diseño de soporte simplificado, resistencia a la corrosión, resistencia a altas temperaturas, reducción del ruido,y aislamiento de vibraciones, por lo que son especialmente adecuados para conductos de aire caliente y conductos de humo.
Cuadro de parámetros para compensadores circulares no metálicos/juntas de expansión:
|
Especificaciones de productos circulares
|
D- ¿ Qué? |
D1 |
D2 |
D3 |
b |
d |
Número de orificios de los tornillos (n)
|
|
En el caso de los
|
| F108 |
108 |
200 |
164 |
110 |
10 |
14 |
4 |
| F159 |
159 |
251 |
215 |
161 |
8 |
| Frase de la Comisión: |
219 |
311 |
275 |
221 |
| F273 |
273 |
365 |
330 |
275 |
12 |
| El número de contacto: |
325 |
427 |
385 |
327 |
| Φ377 |
377 |
479 |
435 |
379 |
| Φ426 |
426 |
528 |
490 |
428 |
| F480 |
480 |
595 |
540 |
483 |
12 |
18 |
| Φ530 |
530 |
645 |
600 |
533 |
| Φ630 |
630 |
745 |
700 |
633 |
| Φ720 |
720 |
843 |
800 |
723 |
16 |
| F820 |
820 |
943 |
900 |
823 |
20 |
| Φ920 |
920 |
1043 |
1000 |
923 |
| Φ1020 |
1020 |
1153 |
1100 |
1023 |
14 |
22 |
| Φ1120 |
1120 |
1253 |
1200 |
t123 |
| Φ1220 |
1220 |
1353 |
1300 |
1223 |
| Φ1320 |
1320 |
1453 |
1400 |
1323 |
24 |
| Φ1420 |
1420 |
1553 |
1500 |
1423 |
16 |
28 |
| Φ1820 |
1820 |
1963 |
1910 |
1823 |
26 |
| Φ2020 |
2020 |
2163 |
2110 |
2023 |
32 |
| Φ2220 |
2220 |
2363 |
2310 |
2223 |
18 |
36 |
| Φ2420 |
2420 |
2563 |
2510 |
2423 |
40 |
| Φ2820 |
2820 |
2983 |
2915 |
2823 |
20 |
32 |
44 |
| Frm3220 |
3220 |
3383 |
3315 |
3223 |
22 |
52 |
| Φ3620 |
3620 |
3783 |
3715 |
3623 |
56 |
