1Las juntas de expansión (compensadores)
Las juntas de expansión se conocen comúnmente como compensadores. Consisten en uno o más fuelle (un componente elástico) como el cuerpo de trabajo principal, así como conectores en ambos extremos, soportes, bridas,conductos, y otros accesorios.Las juntas de expansión son estructuras flexibles instaladas en las cáscaras de los recipientes o tuberías para compensar las tensiones adicionales causadas por las diferencias de temperatura y las vibraciones mecánicasUtilizando la expansión y contracción efectivas de los fuelles, compensan los cambios dimensionales en tuberías, conductos, recipientes, etc.que son causados por la expansión y contracción térmicas, o compensar los desplazamientos axiales, laterales y angulares de tuberías, conductos, recipientes, etc. También se pueden utilizar para la reducción de ruido y vibración y sistemas de suministro de calefacción.Para evitar la deformación o el daño de las tuberías de calefacción causados por la expansión térmica o la tensión de temperatura cuando se calientan las tuberías de calefacción, los compensadores deben instalarse en las tuberías para compensar la expansión térmica de las tuberías,reducir así la tensión en las paredes de la tubería y las fuerzas que ejercen sobre las válvulas o las estructuras de soporte.
Como las juntas de expansión son componentes compensadores elásticos capaces de expansión y contracción libres, tienen las ventajas de un funcionamiento confiable, un buen rendimiento y una estructura compacta, entre otros.Por lo tanto, son ampliamente utilizados en departamentos como la ingeniería química.En el caso de los buques, existen varias formas de juntas de expansión, siendo la más utilizada la de expansión en forma de U, en términos de forma de fuelle.seguido de juntas en forma de Ω y CEn cuanto a las juntas de expansión utilizadas en tuberías, se clasifican según la compensación estructural en juntas de expansión universal, juntas de expansión con equilibrio de presión, juntas de expansión con bisagras,y articulación de expansión del cardán.
| Artículo principal |
Clasificación |
Descripción |
|
Junta de expansión metálica
|
Articulación de expansión del codo
|
Doblar la tubería en forma de U u otra forma, también conocidas como curvas de tensión, son un tipo de articulación de expansión que utiliza la capacidad de deformación elástica de la forma para compensar.Sus ventajas son la buena fuerza., larga vida útil y producción in situ. Las desventajas son el consumo de espacio, el alto consumo de acero y la alta resistencia a la fricción.Este tipo de unión de expansión se utiliza ampliamente en varias tuberías de vapor y tuberías largas.
|
|
La articulación de expansión de las caderas
|
Una junta de expansión de fuelle, hecha de fuelle de metal, exhibe capacidades de expansión y contracción a lo largo de la dirección axial de la tubería, junto con un pequeño grado de flexión.Las barras de protección o los anillos en ambos extremos impiden que se supere el importe de compensación permitido.También existen juntas de expansión angulares y laterales para compensar las deformaciones rotacionales y laterales de las tuberías.Estas articulaciones ahorran espacio, ahorro de material, estandarización y ventajas de producción en masa, pero tienen una vida útil relativamente corta.el ámbito de aplicación de las juntas de expansión de fuelle se está expandiendo debido a los avances en la tecnología de producción de fuelleAhora, pueden emplearse en sistemas de tuberías con una presión máxima de 6,0 MPa.
|
|
Junta de expansión de tipo deslizante
|
La unión de expansión de tipo deslizante presenta mangas internas y externas que permiten el movimiento axial, sellada con una caja de relleno.
Mantiene los dos extremos del tubo en el mismo eje durante el funcionamiento.
Los componentes incluyen mangas, conchas y materiales de sellado.
Se utiliza para compensar la expansión axial y la rotación en tuberías, adecuado para varios tipos de medios.
Proporciona una compensación sustancial con un diseño compacto, adecuado para agua caliente, vapor y grasa.
Compensación de la expansión térmica obtenida deslizando la funda contra la funda exterior.
La funda interna utiliza un sello dinámico de auto-sellado de alto rendimiento para cumplir con los requisitos de sellado de tuberías.
Incorpora material sintético de sellado con alta temperatura, corrosión y resistencia al envejecimiento.
Ofrece deslizamiento axial al tiempo que evita fugas medias dentro de un amplio rango de temperatura, incluidas condiciones especiales de hasta 350 grados Celsius.
|
|
Las juntas de expansión no metálicas
|
Junta de expansión de caucho
|
Compuesto por materiales compuestos de caucho y fibra de caucho, bridas de acero, mangas y materiales aislantes, se utiliza principalmente para conexiones flexibles entre varios ventiladores y conductos.Sus funciones incluyen la absorción de golpes, reducción del ruido, sellado, resistencia media, fácil desplazamiento e instalación.eliminación de humo y polvo en el ámbito de la protección del medio ambiente.
|
|
Junta de expansión de tejido
|
La articulación de expansión de la tela, construida principalmente de tela de fibra, caucho y otros materiales resistentes al calor, compensa eficazmente las vibraciones y deformaciones en los ventiladores y conductos.Sus capacidades se extienden a axial, compensación lateral y angular, ofreciendo beneficios como el funcionamiento sin empuje, diseño de soporte simplificado, resistencia a la corrosión y al calor, reducción del ruido y las vibraciones.Es ideal para su uso en tuberías de explosión caliente y tuberías de humo y polvo en centrales eléctricasEl tejido de fibra y el algodón aislante dentro del compensador no metálico contribuyen además a la absorción del sonido y al aislamiento de las vibraciones, reduciendo significativamente el ruido y las vibraciones en las calderas.ventiladoresEste diseño cuenta con una estructura simple, un peso ligero y un mantenimiento fácil.
|
Acero inoxidable súper austenítico: 254SMO, 904L, AL6XN
- Estas aleaciones presentan una alta resistencia a la corrosión, especialmente en ambientes hostiles que contienen iones cloruro.A menudo se utilizan en aplicaciones que requieren una excelente resistencia a la corrosión y una alta resistencia.
Acero inoxidable dúplex: 2205 acero de doble fase (S31803)
- Los aceros inoxidables dúplex ofrecen una combinación de alta resistencia y excelente resistencia a la corrosión.Se utilizan comúnmente en aplicaciones que requieren resistencia a la corrosión por esfuerzo..
Acero aleado a base de níquel: INCOLOY800/800H/800HT/840/825, INCONEL600/601/690/625/X-750
- Los aceros de aleación a base de níquel ofrecen una resistencia excepcional a altas temperaturas y resistencia a la corrosión.y turbinas de gas.
Alguace Hastelloy: C-276/C-22/X, MONEL400/K500
- Las aleaciones Hastelloy presentan una resistencia excepcional a una amplia gama de ambientes corrosivos, incluidos los ácidos oxidantes y reductores, y los ambientes gaseosos de alta temperatura.Las aleaciones MONEL ofrecen una excelente resistencia a la corrosión y la erosión en el medio marino y químico.
Nickel puro: N4, N6 (Ni200, Ni201)
- El níquel puro presenta una alta resistencia a la corrosión y la oxidación a altas temperaturas.
Placas de titanio para estampado: GR1, GR2, TA1, TA2
- Las placas de titanio son conocidas por su alta relación resistencia/peso, su excelente resistencia a la corrosión y su biocompatibilidad.y aplicaciones médicas.
Acero inoxidable austenítico: SUS304, SUS304L, SUS316, SUS316L, SUS310S, SUS321, SUS316Ti
- Los aceros inoxidables austeníticos son no magnéticos y ofrecen una excelente resistencia a la corrosión, buena formabilidad y soldabilidad.Procesamiento químico, y dispositivos médicos.
2. juntas de expansión no metálicas
- Compensadores no metálicos/tipos de juntas de expansión
Los compensadores no metálicos se pueden dividir en los siguientes tipos: juntas de expansión no metálicas cilíndricas rectas, juntas de expansión no metálicas compuestas, juntas de expansión angulares no metálicas,y juntas de expansión cuadradas no metálicas.
Los compensadores no metálicos rectangulares se utilizan principalmente en los conductos de combustión de las centrales eléctricas para absorber el desplazamiento térmico y/o la absorción de golpes.Los tipos de conexión para compensadores rectangulares no metálicos incluyen conexión de brida y conexión de boquilla..
- Los tipos estructurales comunes de compensadores no metálicos (articulaciones de expansión no metálicas) incluyen los seis siguientes:
- Parámetros técnicos de los compensadores no metálicos (juntas de expansión no metálicas):
|
Duración del segmento de compensación ((h/m)
|
100 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
900 |
|
Volumen de la compensación
|
El desplazamiento axial (x/m)
|
- 30 años. |
- 50 años |
- 75 años. |
- 85 años. |
-105 años |
- 125 años. |
- 130 |
- 140 años |
-165 años |
- 175 años. |
- El año 1955 |
-205 años. |
-25 |
- ¿Qué pasa? |
| +15 |
+20 |
+ 30 |
+36 |
+45 |
+45 |
+ 50 |
+ 55 |
+58 |
+ 62 |
+ 66 |
+ 70 |
+ 74 |
+ 80 |
|
El desplazamiento lateral (y/m)
|
± 10 |
± 15 |
± 25 |
± 30 |
± 45 |
± 50 |
± 60 |
± 68 |
± 7o |
± 73 |
± 75 |
± 80 |
± 85 |
± 90 |
|
Temperatura de trabajo (t°C)
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero. |
|
Presión de trabajo P ((Kpa)
|
±10~±300, si el usuario lo requiere, la presión más allá del rango, puede diseñarse por separado.
|
|
Tasa de flujo
|
a ̇ b |
v=8 ¢15 |
| C ∆ |
V = 8 ¢ 20 |
- Rango de aplicacionesCompensadores no metálicos (juntas de expansión no metálicas):
Conducto de escape de las turbinas de gas
Sistema de desulfuración
Los conductos de escape y los sistemas de escape de las diversas industrias
Calderas a carbón, calderas de lecho sulfurizado circulantes
Las demás instalaciones para la fabricación de combustibles sólidos

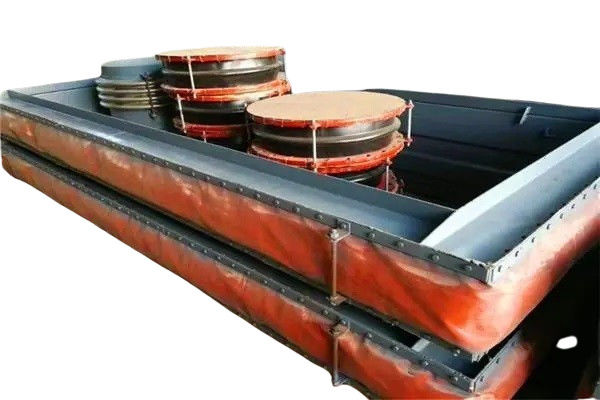

3. Compensación redonda no metálica/junta de expansión
Los compensadores circulares no metálicos/juntas de expansión ofrecen varias ventajas clave:
1Compensación de expansión térmica: pueden compensar en múltiples direcciones, proporcionando una flexibilidad superior en comparación con los compensadores metálicos, que generalmente ofrecen compensación de un solo eje.
2Compensación de errores de alineación: los compensadores de fibra eliminan eficazmente los problemas de desalineación resultantes de errores del sistema durante las conexiones de tuberías.
3. Reducción del ruido y aislamiento de vibraciones:Las propiedades inherentes de absorción acústica y aislamiento de vibraciones de la tela de fibra y el algodón aislante reducen el ruido y la vibración en sistemas como calderas y ventiladores.
4No hay empuje inverso: con el tejido de fibra como material principal, no hay transmisión de fuerza, simplificando el diseño y evitando la necesidad de soportes grandes, ahorrando materiales y mano de obra.
5Resistencia a altas temperaturas y a la corrosión: los materiales fluoroplásticos y de silicona seleccionados ofrecen una excelente resistencia a altas temperaturas y a la corrosión.
6- Rendimiento de sellado fiable: los compensadores de fibra aseguran un funcionamiento libre de fugas con un sistema completo de producción y ensamblaje.
7. Estructura ligera, sencilla, fácil de instalar y mantener: Su estructura ligera y sencilla los hace convenientes para instalar y mantener.
8- Costo-Eficacia: Se venden a un precio de 1/2 a 1/5 de los compensadores metálicos importados, ofreciendo buenos efectos de amortiguación y una larga vida útil.Las grandes bridas sin juntas reducen los costes y permiten la instalación directa.
