Las juntas de expansión de puentes metálicos flexibles
, Las juntas de expansión metálicas SS304
, Junta de expansión de bocio metálico
Las juntas de expansión (compensadores)
Enlaces de expansión: compensadores versátiles para tuberías y buques
Las juntas de expansión, comúnmente conocidas como compensadores, son componentes críticos en diversas aplicaciones industriales.que sirve como el principal órgano de trabajoJunto con los conectores, soportes, bridas, conductos y otros accesorios, estas juntas son estructuras flexibles diseñadas para ser instaladas en conchas de buques o tuberías.
Funcionalidad y aplicaciones
Las juntas de expansión son esenciales para compensar las tensiones adicionales causadas por las diferencias de temperatura y las vibraciones mecánicas.alivian los cambios de dimensión en las tuberíasAdemás, pueden ajustarse para desplazamientos axiales, laterales y angulares en estos sistemas.Las juntas de expansión también se utilizan en sistemas de reducción de ruido y vibración y de suministro de calefacción..
En las tuberías de calefacción, los compensadores desempeñan un papel vital para prevenir la deformación o el daño causado por la expansión térmica o el estrés de temperatura.Compensan la expansión térmica., reduciendo así la tensión en las paredes de las tuberías y minimizando las fuerzas ejercidas sobre las válvulas o las estructuras de soporte.
Ventajas y aplicaciones
Como componentes compensadores elásticos capaces de expandirse y contraerse libremente, las juntas de expansión ofrecen numerosas ventajas: son confiables, funcionan bien y tienen una estructura compacta.Debido a estos atributos, se utilizan ampliamente en industrias como la ingeniería química, la metalurgia y la energía nuclear.
Tipos y formas
Las juntas de expansión vienen en varias formas para los vasos, siendo la unión en forma de U la opción más popular basada en la forma del fuelle.Cuando se trata de tuberíasLas juntas de expansión se clasifican según la compensación estructural.y articulación de expansión del cardánCada tipo se adapta a las necesidades y exigencias específicas de diferentes aplicaciones industriales.
| Artículo principal |
Clasificación |
Descripción |
| Junta de expansión metálica |
Articulación de extensión del codo |
Las tuberías dobladas, como las curvas de tensión en forma de U, sirven como juntas de expansión aprovechando su deformación elástica para compensar.ocupan un espacio significativoA pesar de sus inconvenientes, encuentran un amplio uso en tuberías de vapor y oleoductos largos.
|
|
La articulación de expansión de las caderas
|

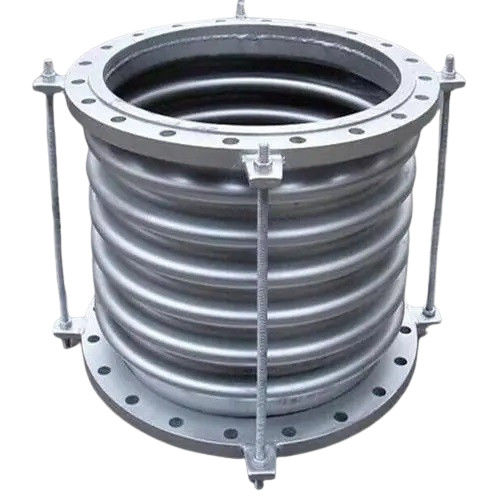

Una junta de expansión de fuelle es una junta de expansión hecha de fuelle de metal.Para evitar el exceso del importe de la compensación admisibleEn el caso de las tuberías conectadas, se instalarán barras o anillos de protección en ambos extremos del fuelle y soportes de guía en ambos extremos.que puede utilizarse para compensar las deformaciones de rotación y las deformaciones laterales de las tuberíasLas ventajas de estas juntas de expansión son el ahorro de espacio, el ahorro de material, la fácil estandarización y la producción en masa, pero la desventaja es la vida útil relativamente corta.Las juntas de expansión Bellows se utilizan generalmente en tuberías cortas con baja temperatura y presiónCon la mejora de la tecnología de producción de fuelle, el ámbito de aplicación de este tipo de juntas de expansión se está expandiendo.las juntas de expansión de fuelle pueden utilizarse en sistemas de tuberías con una presión máxima de 6.0 MPa. |
| Junta de expansión de tipo deslizante |
La articulación de expansión de tipo deslizante consta de mangas internas y externas capaces de un movimiento axial relativo.mantener los dos extremos de las tuberías moviéndose sobre el mismo ejeEl producto está compuesto principalmente por mangas (tubos de núcleo), capas, materiales de sellado, etc. Se utiliza para compensar la expansión axial y la rotación axial por ángulo arbitrario de las tuberías.Tiene las características de un pequeño volumen y una gran cantidad de compensaciónAl deslizar la manga contra la manga exterior, puede compensar la expansión térmica.La funda interna de la junta de expansión de tipo deslizante está conectada a la tubería y adopta el principio y la estructura de un sello dinámico de autocierre de alto rendimientoPuede deslizarse libremente dentro de la cáscara con la expansión y contracción de la tubería, y puede cumplir con los requisitos de sellado de cualquier tubería.Se utiliza un tipo de sellado con nuevo material sintético entre la cáscara y la manga interior, que puede soportar altas temperaturas, posee resistencia a la corrosión y resistencia al envejecimiento, con un rango de temperatura aplicable de -40 a 150 grados Celsius,y hasta 350 grados Celsius en circunstancias especialesNo sólo puede garantizar el deslizamiento axial, sino también evitar la fuga del medio dentro de la tubería. |
| Las juntas de expansión no metálicas |
Junta de expansión de caucho |
Compuesto por materiales compuestos de caucho y fibra de caucho, bridas de acero, mangas y materiales aislantes, se utiliza principalmente para conexiones flexibles entre varios ventiladores y conductos.Sus funciones incluyen la absorción de golpes, reducción del ruido, sellado, resistencia media, fácil desplazamiento e instalación.eliminación de humo y polvo en el ámbito de la protección del medio ambiente. |
| Junta de expansión de tejido |
Las juntas de expansión de tejido, compuestas principalmente de tejido de fibra y materiales resistentes a altas temperaturas como el caucho, ofrecen una compensación versátil para las vibraciones y deformaciones de ventilador y conducto.Ellos abordan hábilmente el ejeLas características notables incluyen resistencia a la corrosión, resistencia a altas temperaturas, reducción del ruido,y amortiguación de vibracionesIdeal para las centrales eléctricas de explosión caliente y las tuberías de humo y polvo, estos compensadores no metálicos cuentan con propiedades inherentes de absorción del sonido y aislamiento de vibraciones,reducción efectiva del ruido y las vibraciones de las calderasCon una estructura sencilla, una construcción ligera y un mantenimiento sencillo, garantizan una eficiencia operativa con facilidad. |
Acero inoxidable súper austenítico:254SMO,904L,AL6XN
Acero inoxidable duplex:2205 Acero de doble fase(S31803)
Acero de aleación a base de níquel: INCOLOY800/800H/800HT/840/825, INCONEL600/601/690/625/X-750
Las condiciones de producción de los productos se determinarán en función de los resultados obtenidos en el ensayo.
Nickel puro:N4,N6 ((Ni200,Ni201)
Placas de titanio para el estampado:GR1,GR2,TA1,TA2
Acero inoxidable austenítico:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
