Detalles del producto
Lugar de origen: China.
Nombre de la marca: HNEENERGY
Certificación: ASME, ANSI, DIN, JIS,ISO etc.
Número de modelo: junta de dilatación de goma
Condiciones de pago y envío
Cantidad de orden mínima: 1
Detalles de empaquetado: caja de madera o paleta o según los requisitos de los clientes
Tiempo de entrega: 7 a 30 días
Condiciones de pago: El número de personas a las que se refiere el apartado 1 del presente artículo es el número de perso
Capacidad de la fuente: 30000 pedazos por mes
Temperatura: |
-200 °C a 70 °C |
La temperatura instantánea: |
puede alcanzar los 115°C |
la temperatura de funcionamiento: |
Entre 70°C y 115°C |
Diámetro: |
por encima de 200 |
Presión de trabajo: |
más de 1,5 MPa |
Temperatura: |
-200 °C a 70 °C |
La temperatura instantánea: |
puede alcanzar los 115°C |
la temperatura de funcionamiento: |
Entre 70°C y 115°C |
Diámetro: |
por encima de 200 |
Presión de trabajo: |
más de 1,5 MPa |

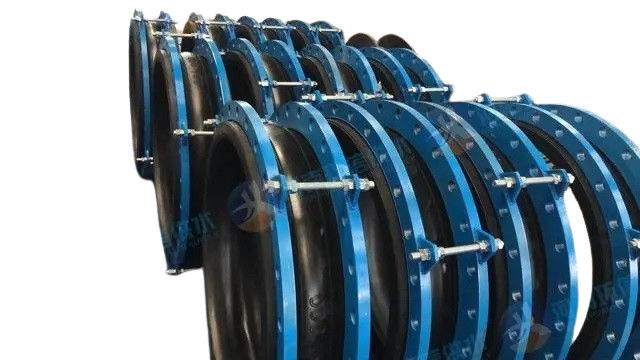

De acero inoxidable 304 con una sola boleta de goma de expansión
1Las juntas de expansión (compensadores)
Las juntas de expansión, también conocidas como compensadores, son componentes integrales que comprenden uno o más fuelles, conectores, soportes, bridas y conductos.Se instalan en estructuras flexibles, como conchas de recipientes o tuberías, para contrarrestar las tensiones adicionales inducidas por fluctuaciones de temperatura y vibraciones mecánicasAl aprovechar la expansión y contracción de los fuellejos, se adaptan a los cambios de dimensión de las tuberías, conductos, recipientes, etc., causados por variaciones térmicas o compensan los cambios axiales, laterales o de la velocidad.,Además, sirven para fines tales como la reducción del ruido y las vibraciones y el apoyo de los sistemas de suministro de calefacción.
Para evitar la deformación o el daño de las tuberías de calefacción debido a la expansión térmica o al estrés térmico, los compensadores son cruciales para compensar la expansión térmica.para aliviar las tensiones en las paredes de las tuberías y las fuerzas en las válvulas o estructuras de soporteReconocidas por sus propiedades elásticas que permiten la libre expansión y contracción, las juntas de expansión ofrecen fiabilidad, alto rendimiento y compacidad.haciendo que sean frecuentes en la ingeniería química, metalurgia, energía nuclear y campos similares.
Las juntas de expansión vienen en varias formas. En los recipientes, las juntas de expansión en forma de U son predominantes, seguidas de las juntas en forma de Ω y en forma de C. En las tuberías, las juntas de expansión en forma de U son predominantes.Se clasifican por compensación estructural en, articulaciones de presión equilibrada, articulaciones de bisagras y de expansión de cardán.
| Artículo principal | Clasificación | Descripción |
| Junta de expansión metálica | Articulación de extensión del codo | Doblar la tubería en forma de U u otra forma, también conocidas como curvas de tensión, son un tipo de articulación de expansión que utiliza la capacidad de deformación elástica de la forma para compensar.Sus ventajas son la buena fuerza., larga vida útil y producción in situ. Las desventajas son el consumo de espacio, el alto consumo de acero y la alta resistencia a la fricción.Este tipo de unión de expansión se utiliza ampliamente en varias tuberías de vapor y tuberías largas. |
|
La articulación de expansión de las caderas
|
Una unión de expansión de fuelle, hecha de fuelle de metal, facilita la expansión y contracción axial dentro de las tuberías, lo que permite una ligera flexión.Las barras de protección o anillos se colocan en ambos extremos del fuelleAdemás, las juntas de expansión angular y lateral sirven para rectificar las deformaciones de rotación y laterales en las tuberías. Estas juntas de expansión ofrecen eficiencia de espacio y material, junto con una estandarización racionalizada y producción en masa.Utilizado principalmente en tuberías cortas con condiciones de temperatura y presión más bajasEn la actualidad, las juntas de expansión de fuelle pueden soportar presiones de hasta 6,0 MPa en sistemas de tuberías. |
|
| Junta de expansión de tipo deslizante | La articulación de expansión de tipo deslizante consta de mangas internas y externas capaces de un movimiento axial relativo.mantener los dos extremos de las tuberías moviéndose sobre el mismo ejeEl producto está compuesto principalmente por mangas (tubos de núcleo), capas, materiales de sellado, etc. Se utiliza para compensar la expansión axial y la rotación axial por ángulo arbitrario de las tuberías.Tiene las características de un pequeño volumen y una gran cantidad de compensaciónAl deslizar la manga contra la manga exterior, puede compensar la expansión térmica.La funda interna de la junta de expansión de tipo deslizante está conectada a la tubería y adopta el principio y la estructura de un sello dinámico de autocierre de alto rendimientoPuede deslizarse libremente dentro de la cáscara con la expansión y contracción de la tubería, y puede cumplir con los requisitos de sellado de cualquier tubería.Se utiliza un tipo de sellado con nuevo material sintético entre la cáscara y la manga interior, que puede soportar altas temperaturas, posee resistencia a la corrosión y resistencia al envejecimiento, con un rango de temperatura aplicable de -40 a 150 grados Celsius,y hasta 350 grados Celsius en circunstancias especialesNo sólo puede garantizar el deslizamiento axial, sino también evitar la fuga del medio dentro de la tubería. | |
| Las juntas de expansión no metálicas | Junta de expansión de caucho | Compuesto por materiales compuestos de caucho y fibra de caucho, bridas de acero, mangas y materiales aislantes, se utiliza principalmente para conexiones flexibles entre varios ventiladores y conductos.Sus funciones incluyen la absorción de golpes, reducción del ruido, sellado, resistencia media, fácil desplazamiento e instalación.eliminación de humo y polvo en el ámbito de la protección del medio ambiente. |
| Junta de expansión de tejido | La articulación de expansión de la tela está hecha principalmente de tela de fibra, caucho y otros materiales resistentes a altas temperaturas.Las articulaciones de expansión de tejido pueden compensar el axial, productos laterales y angulares, con características tales como no empuje, diseño de soporte simplificado, resistencia a la corrosión, resistencia a altas temperaturas, reducción del ruido, reducción de las vibraciones, etc.Es particularmente adecuado para tuberías de explosión caliente y tuberías de humo y polvo de la planta de energíaEl tejido de fibra del compensador no metálico y el algodón aislante tienen las funciones de absorción acústica y aislamiento de vibraciones.Por lo tanto, pueden reducir eficazmente el ruido y la vibración de la calderaSimple estructura, peso ligero y fácil mantenimiento. |
Acero inoxidable súper austenítico:254SMO,904L,AL6XN
Acero inoxidable duplex:2205 Acero de doble fase(S31803)
Acero de aleación a base de níquel: INCOLOY800/800H/800HT/840/825, INCONEL600/601/690/625/X-750
Las condiciones de producción de los productos se determinarán en función de los resultados obtenidos en el ensayo.
Nickel puro:N4,N6 ((Ni200,Ni201)
Placas de titanio para el estampado:GR1,GR2,TA1,TA2
Acero inoxidable austenítico:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
- ¿ Qué?
2Las juntas de expansión de caucho
Las juntas de expansión de caucho suelen tener elementos de compensación de forma de onda suave, complementados por bridas de caucho en ambos extremos y bridas metálicas.las bridas metálicas se utilizan comúnmenteLa superficie del elemento de compensación está compuesta de caucho, con una capa interior compuesta por varias capas de fibra reforzada o cinta de acero entrelazadas con refuerzo de alambre.Estas capas reforzadas se extienden a las bridas de goma en ambos extremos, con un robusto esqueleto de alambre de acero alojado dentro de las bridas.
En particular, las juntas de expansión de caucho ofrecen capacidades de compensación de desplazamiento sustanciales, que se adaptan a los desplazamientos axiales, laterales y angulares.y ciertas propiedades resistentes a la corrosiónCon atributos tales como resistencia a la alta presión, elasticidad, gran capacidad de desplazamiento, vibración eficaz y atenuación del ruido, y la instalación sencilla,encuentran amplia aplicación en el suministro de agua y el drenaje, HVAC, protección contra incendios, compresores, fabricación de papel, productos farmacéuticos, marinos, bombas y sistemas de tuberías de ventiladores.
Instrucciones de selección
Las juntas de goma son generalmente adecuadas para temperaturas que van desde -20 °C hasta 70 °C, con la capacidad de soportar temperaturas instantáneas de hasta 115 °C y operar dentro de un rango de 70 °C a 115 °C.En situaciones en las que las juntas de caucho conectadas a una brida estén sometidas a altas presiones y temperaturas de trabajo (con diámetros superiores a 200 y temperaturas superiores a 70 °C), cuando las presiones de funcionamiento excedan de 1,5 MPa), es recomendable optar por juntas de goma de brida equipadas con dispositivos limitantes.
Durante la instalación de juntas de caucho conectadas a las bridas, se deberá asegurarse de que los tornillos que conectan las bridas estén roscados desde el interior de las bridas hacia ambos extremos.con un diámetro superior a 30 mm,Apriete los tornillos en diagonal de manera gradual.
En el caso de las juntas de goma conectadas a través de giradores de unión, es imperativo no intercambiar los giradores de unión en ambos extremos durante la instalación para evitar fugas o daños del producto.
Las juntas de expansión de caucho tienen un rendimiento, una fiabilidad y una vida útil muy altos, mejorando así la seguridad de la fábrica y la integridad mecánica del equipo.Por medio de la inserción de productos especialmente diseñados en sistemas rígidos de tuberías, las juntas de expansión de caucho pueden: reducir el desplazamiento/mejorar la estabilidad térmica/liberar cambios térmicos, tensión de carga, fluctuaciones de presión de la bomba,Deformación del sistema causada por el desgaste de los sedimentos/reducción del ruido mecánico/compensación de la centrifugado/eliminación de la electrólisis entre diferentes metales.
