Junta de expansión de Bellows Universal Junta de expansión desatada

1- La unión de expansión.

La articulación de expansión unificada también conocida como articulación de expansión de tipo de presión interna axial única, se compone de un fuelle y una estructura de soporte.Utiliza la deformación flexible de los fuelles para absorber el desplazamiento axial, así como una pequeña cantidad de desplazamiento lateral y angular en la tuberíaNo restringe el empuje de presión, por lo que requiere tornillos de anclaje y dispositivos de guía adecuados.La pequeña barra de unión en la unión de expansión sirve como soporte rígido o ajuste de deformación durante el transporte y no debe usarse como una barra de unión estresada para equilibrar el empuje de presiónEste tipo de estructura es simple y rentable, por lo que debe considerarse con gran prioridad siempre que sea aplicable en las instalaciones de tuberías.

• Presión de diseño: 0,1 a 4,0 MPa
• Temperatura de diseño: -25 ~ 800 °C
• Tipo de conexión: brida/soldadura
• Diámetro nominal: DN100~DN5000mm [Se puede personalizar a cualquier tamaño]
• Las normas: EJMA, ASME, GB/T 12777-2019

2. Unidad de expansión universal sin ataduras

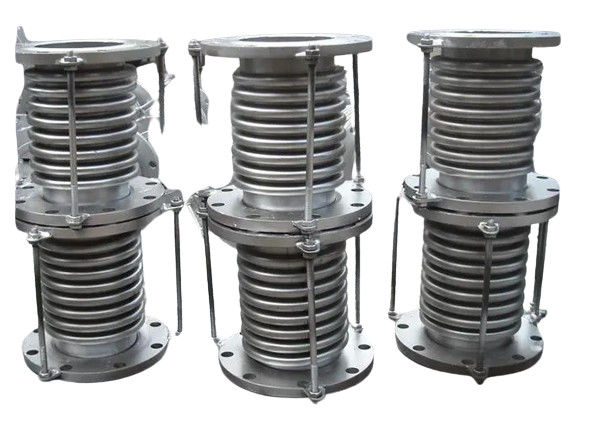

La unión de expansión unitaria universal está compuesta por dos fuelles y componentes estructurales conectados por un tubo intermedio.Se utiliza principalmente para absorber el desplazamiento axial y lateral combinado y no puede soportar el empuje de presión de los fuellesEste diseño permite una importante desviación lateral.

Las juntas de expansión unidas universales no restringen el empuje de presión, por lo que se requiere un aparato de anclaje y guía suficiente.

• Presión de diseño: 0,1 a 2,5 MPa
• Temperatura de diseño: -25 ~ 800 °C
• Tipo de conexión: brida/soldadura
• Diámetro nominal: DN100~DN3000mm [Se puede personalizar a cualquier tamaño]
• Las normas: EJMA, ASME, GB/T 12777-2019
